紫外交联仪精度怎么看？准确性、重复性与均匀性测试

判断一台紫外交联仪性能好不好，很多人首先想到“紫外强不强”或者“最低多少剂量能把膜交联成功”。但如果真正要评价设备本身，这种判断方式并不够严谨。

因为一次核酸膜交联有没有得到清晰信号，不仅受到紫外设备影响，还同时受到膜类型、样品量、探针质量、杂交条件和洗膜步骤等因素影响。

对于紫外交联仪来说，更值得单独评价的是目标剂量是否准确、同一参数能否重复得到接近结果、曝光区域不同位置的UV分布是否稳定，以及设备长期使用后输出是否发生明显变化。

因此，判断紫外交联仪性能时，可以把问题拆成几个指标：剂量准确性、重复性、空间均匀性、低剂量控制能力和长期稳定性。

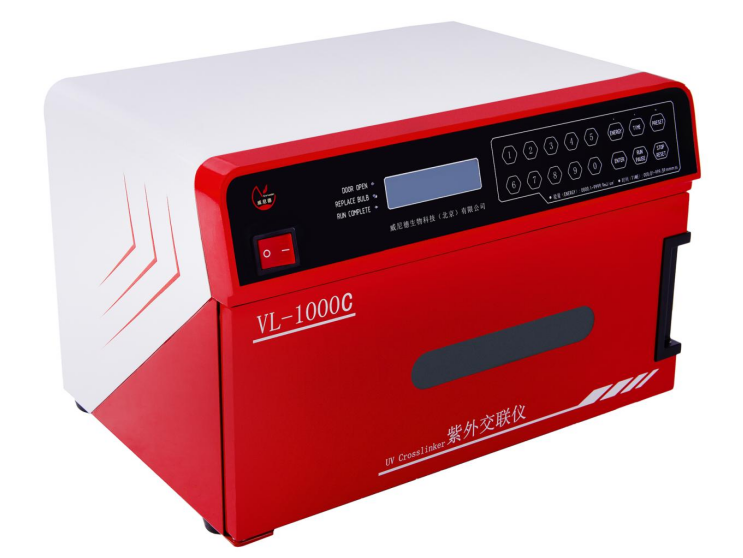

图1：判断紫外交联仪性能，应关注实际UV剂量和重复输出，而不只是灯管功率

一、先纠正一个概念：什么叫紫外交联仪“灵敏度”？

在很多旧资料中，会把“能够产生有效核酸交联的最低UV剂量”称为紫外交联仪灵敏度。

这种说法容易把仪器性能和实验体系性能混在一起。

例如同一台设备使用相同UV剂量：

样品量不同、膜材料不同、探针浓度不同，最终杂交信号都可能完全不同。

所以不能因为某个实验在20mJ/cm²能够获得信号，就断言这台仪器的“灵敏度是20mJ/cm²”；更不能拿两种完全不同的样品，通过最低有效交联剂量直接比较两台设备谁更灵敏。

如果想评价设备在低UV剂量下的控制能力，更合理的方法是测试：

设备最低可设剂量、低剂量下实际输出是否能够被稳定测量，以及重复运行时实际剂量的离散程度。

二、最重要的性能之一：剂量准确性

剂量准确性回答的是一个很直接的问题：

设备设定100mJ/cm²，样品位置实际接受到的UV剂量到底接近不接近100mJ/cm²？

测试时不能只看设备自己的屏幕。

更合理的方法，是使用与目标波长匹配、经过校准的外部UV辐射计或剂量检测设备，对实际输出进行独立测量。

例如测试254nm UVC紫外交联仪时，应使用适合254nm波段测量的检测设备；测试302nm UVB或365nm UVA时，也应选择与相应波段匹配的仪表。

不能简单使用一个“万能UV表”测所有波长，然后认为读数具有相同准确性。

测试步骤可以这样设计

第一步：让设备进入稳定工作状态，并按照设备说明和实验室测试规范完成准备。

第二步：将外部UV检测器固定在曝光区域中心位置，并保持传感器高度、方向不变。

第三步：分别设置低、中、高三个或更多测试剂量。

第四步：记录设备设定剂量和外部检测系统测得的实际剂量。

第五步：比较多个剂量点，而不是只测一个120mJ/cm²就下结论。

相对偏差可以按照以下思路计算：

相对偏差（%）＝（实测值－设定值）÷设定值×100%

但“允许多少偏差才算合格”，应以具体产品技术规格、校准要求或实验室质量体系规定为准，不应该人为给所有紫外交联仪统一规定一个±2%或±5%的标准。

三、一次测得准确，不代表设备重复性就好

如果一台设备第一次设置120mJ/cm²，实测结果刚好非常接近120mJ/cm²，并不能仅凭一次测试判断性能稳定。

还需要看重复性。

所谓重复性，就是在设备、位置、波长和设定参数保持不变的情况下，连续进行多次测试，观察结果之间的离散程度。

例如：

固定254nm波长；固定100mJ/cm²；固定传感器位置；连续重复运行多次，并分别记录实际测量结果。

如果测得：

99、101、100、100、101mJ/cm²

和：

88、111、96、118、91mJ/cm²

即使两组平均值可能都接近目标值，后者显然表现出更大的波动。

因此，设备性能评价不能只有“平均值准不准”，还应该同时看“每次做出来是不是接近”。

重复性可以怎样记录？

最简单的方法可以记录：

平均值、最大值、最小值、标准差以及变异系数（CV）。

其中CV可以用于观察多次测试结果相对于平均值的离散程度：

CV（%）＝标准差÷平均值×100%

同样，具体多大的CV能够接受，应根据设备规格和实际实验要求判断，而不是脱离型号设一个统一数字。

四、第三个关键指标：曝光区域均匀性

紫外交联仪并不是只照一个点。

真正实验时，一张膜、多个培养皿或者多个样品往往分布在整个曝光区域内。

因此，即使中心位置剂量非常准确，如果边缘和四角明显低于中心，同批样品仍然可能接受不同UV条件。

均匀性测试可以把有效曝光区域划分成多个测量点，例如：

中心、左上、右上、左下、右下，以及根据曝光面积增加边缘和中间位置。

保持设备设定剂量不变，在各点使用同一套UV测量系统检测实际能量。

图2：通过多个点位测量，可以判断254nm UVC曝光区域是否存在明显中心与边缘差异

测试以后可以比较：

中心与边缘差异、最大值与最小值差异、所有点位平均值和离散程度。

这样得到的信息，比只写“灯管布局均匀”“UV分布很好”更有实际参考价值。

五、为什么测试工具本身也会影响结果？

这也是紫外设备性能测试中非常容易忽略的问题。

UV辐射计本身也存在光谱响应范围。

同一个检测器对254nm、302nm和365nm的响应可能完全不同，因此测试设备必须与目标紫外波长匹配。

此外，传感器还有方向响应、空间响应、线性范围及自身校准状态等问题。

也就是说：

测量结果出现偏差，不一定全部来自紫外交联仪，外部测量仪器本身同样会贡献测量不确定度。

因此，在需要进行正式性能验证或计量时，应优先使用有明确波长响应和校准信息的UV测量设备。

六、为什么254nm、302nm和365nm不能共用一套“精度数据”？

如果设备能够提供多个紫外波长，就应该分别评估。

例如一台三波长紫外交联仪拥有254nm UVC、302nm UVB和365nm UVA三组光源，不能因为254nm测试结果很好，就直接推断另外两个波长的剂量准确性和均匀性完全相同。

因为三个波长使用不同灯管或光源组合，检测器的光谱响应也不同。

因此，更合理的验证方法是：

254nm单独测试；302nm单独测试；365nm单独测试。

图3：不同紫外波长应分别进行输出和均匀性验证，不能直接共用一组测试结论

如果实验长期只使用254nm，那么重点验证254nm即可；如果实验室是多课题组共用三波长设备，则三种波长都值得建立各自的性能记录。

七、灯管老化以后，应该看“时间变长”还是“剂量不准”？

这是一个容易混淆的问题。

如果设备按照累计UV剂量控制，并且传感器和控制系统工作正常，那么随着灯管输出降低，最直观的变化可能是：

达到同一个目标mJ/cm²所需要的时间越来越长。

这并不一定意味着最终累计剂量已经不准确。

例如一台设备以前达到120mJ/cm²需要30秒，使用较长时间以后可能需要更久。如果最终经过独立检测仍然能够达到目标剂量，那么首先反映的是光源输出下降，而不是简单等于“精度坏了”。

因此，判断灯管状态应该结合实际输出、达到目标剂量所需时间、灯管状态显示以及外部测量结果综合判断。

如果需要进一步理解灯管功率、辐照度、时间和mJ/cm²之间的关系，可以查看紫外交联仪强度怎么看？剂量、照度与时间区别。

八、生物样品能不能用来测试设备性能？

可以用来验证最终实验效果，但不应该作为评价设备剂量准确性的唯一方法。

例如可以使用同批膜、同批核酸和同一套杂交体系，在固定条件下观察多次实验是否稳定。

这种方法能够回答：

“这套设备+实验体系能不能稳定做出结果？”

但不能单独回答：

“设备实际输出100mJ/cm²时到底是不是100mJ/cm²？”

后一问题仍然需要物理测量设备进行验证。

因此，完整的性能评价最好分成两层：

九、购买紫外交联仪时，可以怎样判断这些性能？

如果还没有设备，采购阶段可以重点向厂家确认几个问题：

是否采用实际UV能量检测；目标剂量达到后能否自动停止；是否有曝光区域实测数据；不同波长是否分别验证；是否提供出厂检测或校准信息；灯管长期使用以后如何判断输出状态。

这些问题比只问“有几根灯管”“总功率多少瓦”更能够判断设备是否适合需要长期重复的实验。

以VL-1000C 254nm UVC紫外交联仪为例，设备采用UV能量累计方式，达到设定剂量后自动停止，并公开了254nm曝光区域的实测能量分布数据。

如果实验室需要同时使用254nm、302nm和365nm，则可以进一步对比VL-3000三波长紫外交联仪。

图4：多波长设备的254nm、302nm和365nm性能应分别评价，而不是只验证其中一种波长

十、紫外交联仪精度到底应该怎么看？

如果把性能验证归纳成一条逻辑，可以记住：

先确认波长 → 使用匹配且经过校准的外部UV测量工具 → 检查设定值与实测值 → 重复同一条件多次 → 测试曝光区域多个位置 → 长期记录输出变化。

而所谓“最低多少剂量能获得杂交信号”，更适合用于建立具体实验条件，不能直接作为紫外交联仪自身灵敏度的定义。

如果主要想了解mW/cm²、mJ/cm²与照射时间之间的关系，可以查看紫外交联仪强度怎么看？剂量、照度与时间区别。

如果已经进入设备采购阶段，可以继续查看紫外交联仪怎么选？6个关键参数与选型要点，或者进入紫外交联仪产品中心比较单波长和三波长配置。
